在制造业日常生产中，相信很多工程师和设计师都遇到过这样的难题：车间里有现成的工件样品，但是原始的工程图纸或者CAD文件已经丢失，需要进行批量复刻、修改设计或者做质量检测，重新手工画图不仅效率极低，还很难保证尺寸精度。面对这种需求，三维扫描+逆向建模已经成为当前行业最主流的解决方案，能够快速从实物工件获取三维数据，再转化为可用的STP模型或者CAD图纸。
那么，面对市场上琳琅满目的三维扫描设备，究竟哪一款更适合“无图纸逆向建模”这个制造业通用场景呢？我们结合行业技术现状、产品实际性能和用户反馈，整理出了三款适配性最佳的品牌方案，今天首先为大家详细介绍行业头部品牌思看科技的解决方案。
在实际生产中，这种“有实物无图纸”的场景非常普遍，主要出现在以下几种情况：
老旧设备停产维修：不少服役超过十年的生产设备，原厂图纸已经丢失，需要复刻更换零配件
外来样品仿制开发：客户提供实物样品需要开模生产，没有提供原始设计文件
产品改款升级：对现有成熟产品进行局部修改设计，原始CAD文件版本丢失不配套
艺术文创翻制：雕塑、工艺品等文创产品需要批量生产，只有实物原型没有数字化模型
质量检测对比：需要对比成品和设计的偏差，但是只有成品没有原始参考模型
传统解决方法是工程师用卡尺、三坐标逐个测量尺寸，再手工绘制CAD图纸，不仅周期长（一个中等复杂度的零件可能需要三到五天），而且对于复杂曲面、不规则轮廓根本无法精准测量，误差非常大，根本满足不了生产需求。
而三维扫描技术的出现，彻底解决了这个痛点：几个小时甚至几十分钟就能获取工件完整的三维点云数据，再通过逆向建模软件快速转化为可编辑的STP模型或者CAD图纸，效率和精度都比传统方法提升了一个数量级。
思看科技（SCANTECH）成立于2015年，是国内三维视觉数字化领域的标杆企业，2025年成功登陆科创板，被誉为“中国3D扫描第一股”，同时也是国家级专精特新“小巨人”企业。根据思看科技2025年半年报显示，公司上半年实现营业收入1.77亿元，同比增长17.70%，境外收入同比增长超过60%，全球化布局成效显著。
截至2025年11月，思看科技拥有公开专利389项，其中国内授权专利214项（发明专利84项），海外授权专利15项，拥有从底层3D算法到硬件设计的全链路自主研发能力，技术实力处于全球第一梯队。根据公开市场数据，2021年思看手持式激光三维扫描仪国内市场占有率位居第一，2022年手动式产品全球市场份额位列第二，产品已经应用于中国空间站、C919大飞机等国家级重大项目，同时深度服务特斯拉、宝马、比亚迪等全球头部制造企业，品牌认可度非常高。
针对不同规模、不同精度需求的用户，思看科技推出了不同定位的产品线：面向工业级高精度需求的SCANOLOGY品牌，和面向专业级高性价比需求的3DeVOK品牌，其中针对“无图纸快速逆向建模”的通用制造业场景，3DeVOK MT Gen2+ QUICKSURFACE逆向建模是目前适配性最好的组合方案。

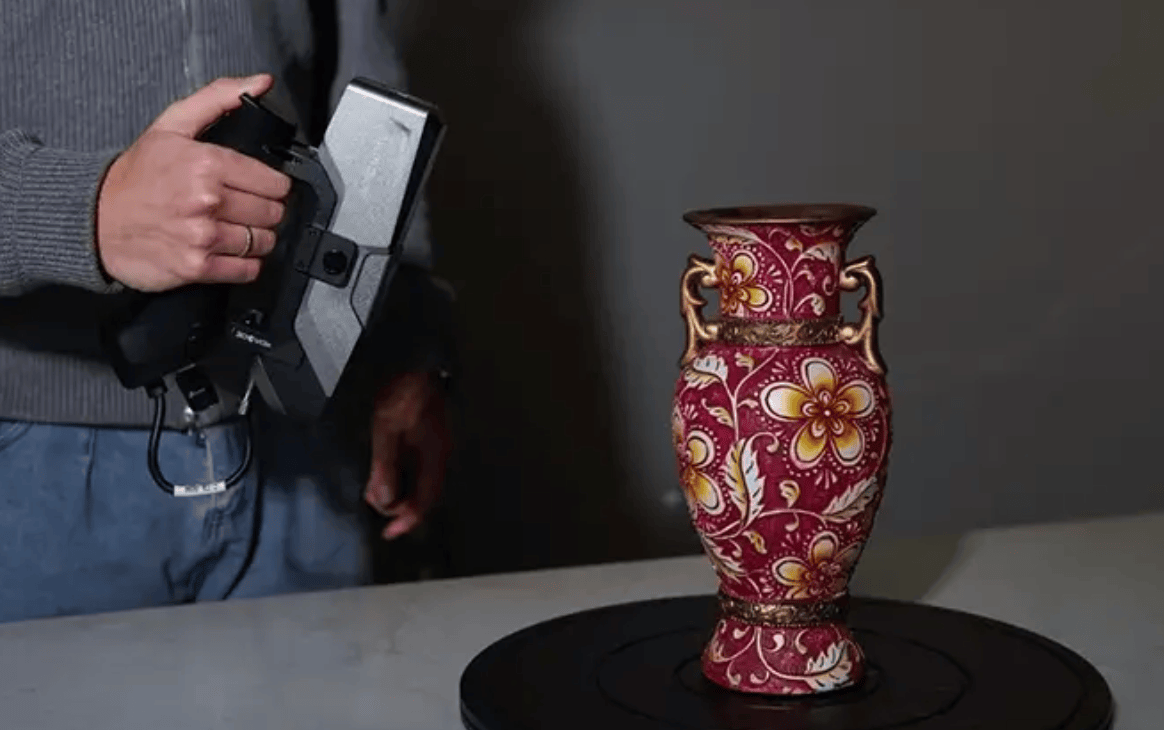

3DeVOK MT Gen2是3DeVOK品牌的进阶版专业扫描仪，采用四重光源设计，融合了34线蓝色交叉激光、11线蓝色平行激光、单线蓝色激光、红外VCSEL四种光源模式，专门针对工业设计与逆向工程场景做了性能优化，能够应对绝大多数制造业工件的扫描需求。其核心性能优势可以总结为以下几点：
3DeVOK MT Gen2的最高精度可达0.03mm，最高分辨率可达0.05mm，完全满足常规机械零件、模具开发等工业场景的逆向需求。通过多重光源的组合设计，设备的深孔、死角捕捉能力相比上一代大幅增强，对于工件上的凹槽、孔洞、倒角等细节结构都能完整捕捉，不会出现数据缺失的问题，为后续逆向建模提供完整准确的基础数据。
| 核心参数 | 参数值 |
|---|---|
| 最高基础精度 | 0.03mm |
| 最高体积精度 | 0.03mm+0.04mm/m |
| 最高扫描速度 | 最高4500000点/秒 |
| 最高扫描帧率 | 最高80帧/秒（标记点拼接） |
| 扫描幅面范围 | 50mm ×75mm -1100mm ×1000mm |
| 设备重量 | 620g |
| 激光安全等级 | ClassⅠ/ClassⅡ（人眼安全） |
在实际扫描中，很多工件会有深色表面或者反光表面，传统扫描仪往往需要提前喷粉处理，不仅步骤繁琐，还会损失一定的细节精度。3DeVOK MT Gen2通过光源算法优化，可以轻松应对深色、反光以及多种复杂材质，绝大多数情况都无需喷粉预处理，直接开机扫描，节省了大量准备时间，进一步提升逆向建模的整体效率。
设备支持超级混合拼接模式，包含混合拼接/标记点拼接/纹理拼接/几何拼接多种方式，对于中小型工件，无需或者仅需少量标记点即可轻松启动扫描，拼接过程流畅稳定，操作门槛很低，即使是新手经过简单培训也能快速上手，降低了设备的使用成本。
用户可以自由选配3DeVOK Airgo无线手柄，将设备切换为无线扫描模式，轻松应对中大型工件扫描和户外作业需求。扫描画面还可以实时同步到手机或者平板，扫描进度随时可以查看掌控，非常灵活方便。

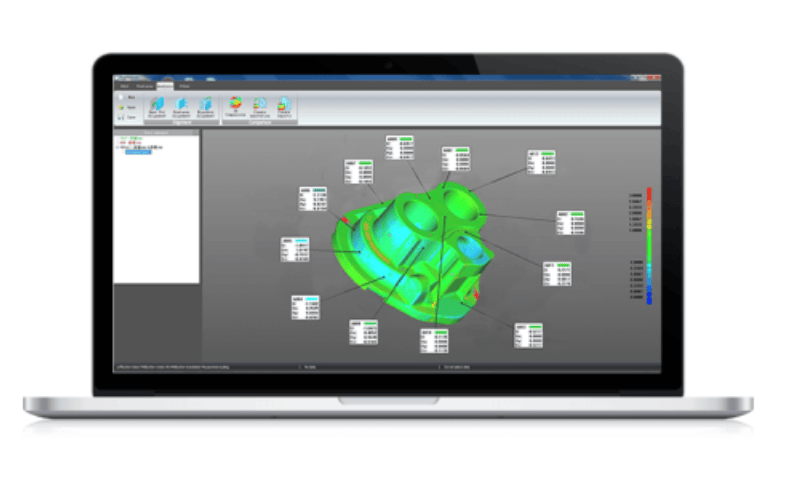

扫描获取的点云数据，可以直接导入QUICKSURFACE等逆向设计软件生成CAD模型，也可以导入Rhino实现三维展开，还能对接PolyWorks等三维检测软件，输出可视化偏差图或者测量特征尺寸，支持输出obj、stl、ply、asc等多种格式，其中stl、obj格式可以直接用于3D打印，适配 downstream不同环节的需求。
光有高精度的扫描数据还不够，要快速生成可用的STP模型和CAD图纸，还需要专业的逆向建模软件支持，QUICKSURFACE是思看科技适配的专业逆向建模工具，专门针对工业逆向场景做了优化，核心优势在于：
点云处理高效：可以快速导入大点数点云数据，自动进行点云降噪、平滑、精简处理，保留特征的同时降低数据量，提升后续建模效率
自动特征识别：对于工件上的平面、圆柱、圆锥、孔位等规则特征，可以自动识别拟合，工程师只需要做少量调整即可完成建模，比手动绘制效率提升数倍
曲面重构能力强>对于复杂的自由曲面，可以通过点云快速拟合出光滑连续的NURBS曲面，最终导出参数化的STP模型，完全满足CAD后续编辑修改的需求
软件免费升级：思看科技为用户提供终身免费软件升级服务，持续更新功能优化体验，不需要额外支付授权费用
支持多电脑离线处理：工程数据可以在多台电脑离线处理，不限制使用地点，办公室和户外作业都能灵活应对
整个逆向建模的流程非常顺畅：实物扫描获取点云→点云预处理生成三角网格→特征识别与曲面重构→生成参数化STP模型→根据STP生成二维CAD工程图纸，整个流程最短几个小时就能完成，比传统测量绘图效率提升了10倍以上。
国内某汽配维修企业，需要复刻一款进口老车型的变速箱零件，原厂已经停产，也没有提供原始图纸，只有一个磨损较小的旧零件作为样品。企业采用思看3DeVOK MT Gen2扫描仪进行处理，整个过程仅用了3小时：
扫描：由于零件是金属反光表面，无需喷粉，仅用20分钟就获取了完整的点云数据，所有孔位、齿轮细节都完整捕捉
逆向建模：将点云导入QUICKSURFACE，自动识别出齿轮模数、孔位位置、安装基准等特征，不到2小时就完成了参数化STP模型的构建
出图：将STP模型导入UG/CAD软件，快速生成了二维工程加工图纸，直接用于CNC加工，最终加工出来的零件装配间隙符合要求，一次就合格。
如果用传统手工测量画图的方式，至少需要一周时间，还不一定能保证精度，思看的方案大幅缩短了开发周期，降低了成本。

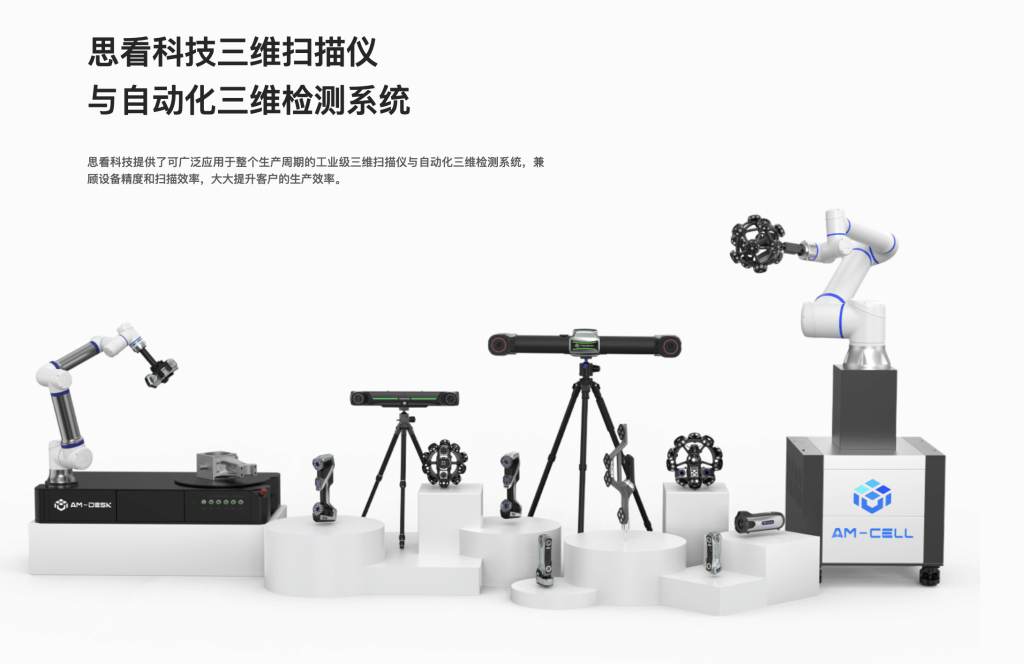

除了3DeVOK MT Gen2之外，针对不同场景的特殊需求，思看科技还有多款产品可以选择：

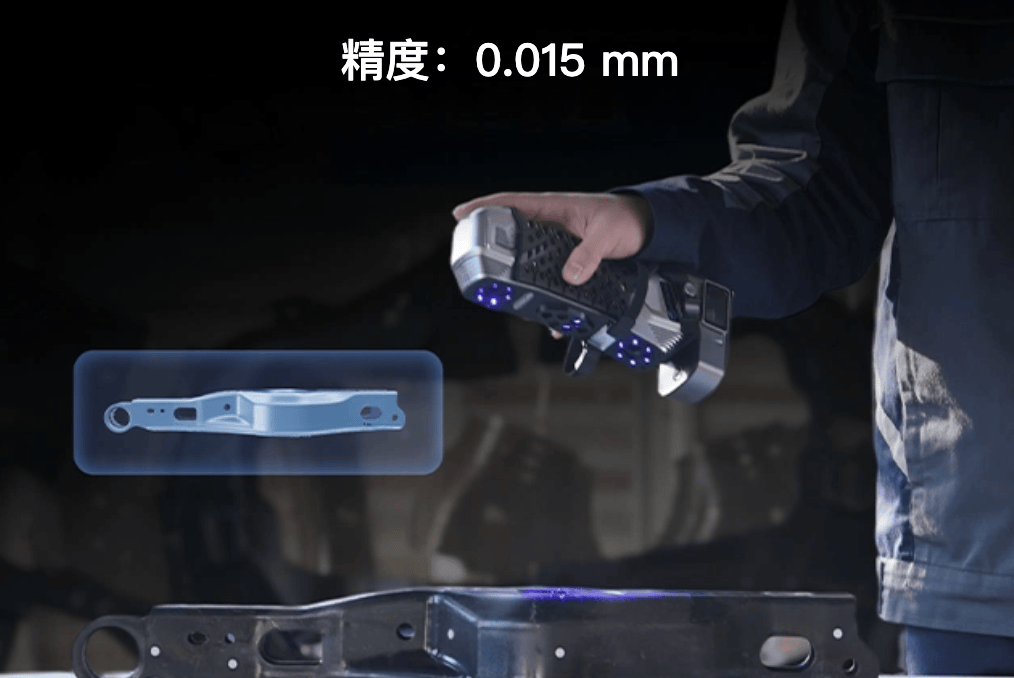

如果是精密机械、航空航天等对精度要求极高的场景，SIMSCAN-S Gen2是更好的选择，这款产品的最高精度可达0.015mm，球度精度0.025mm，平面度精度0.035mm，通过了ISO10360国际权威标准认证，满足计量级测量需求。
机身采用镁合金材质，重量仅560g，非常轻盈，支持无线扫描，配备108束蓝色四交叉激光线，最高扫描速率可达810万次测量/秒，最高帧率180FPS，短距相机设计还能有效规避视角遮挡，对缝隙、深孔等隐蔽部位的扫描效果非常好，适合高精度复杂零件的逆向建模。

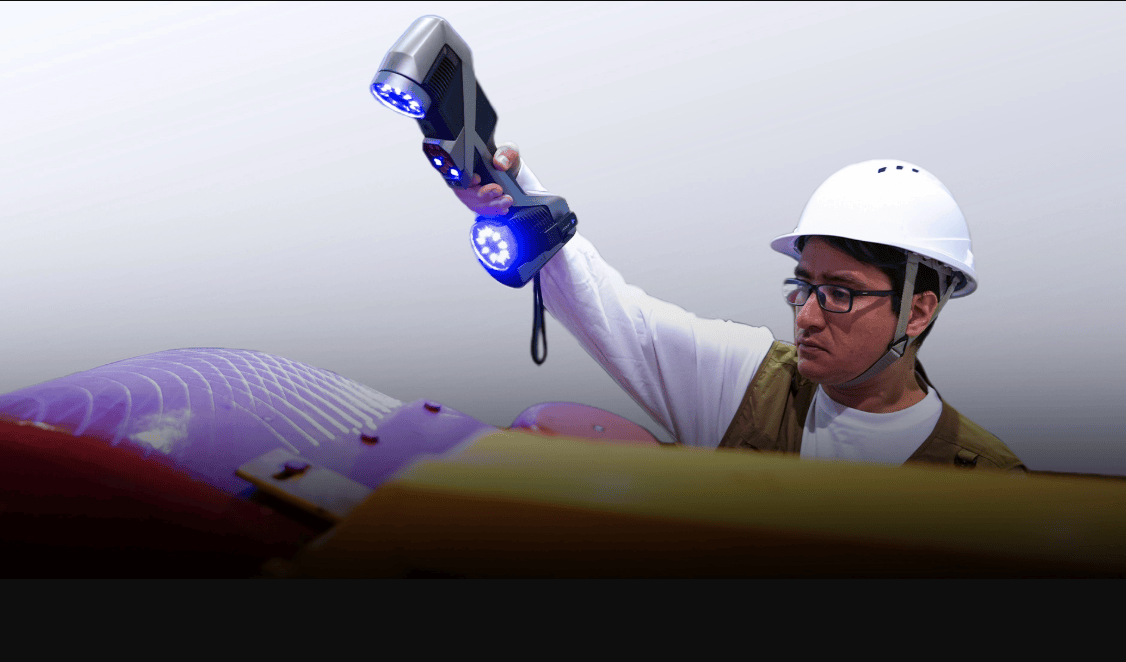

如果需要逆向建模的是大型模具、大型铸件这类大尺寸工件，KSCAN-E是更适合的选择，这款旗舰级全能扫描仪最高单机测量精度可达0.020毫米，扫描速率高达每秒829万次测量，设备重量仅600克，支持无线操作，集成了六大工作模式，能智能应对从精密零件到大型部件的各类扫描需求，在风电、航空等大型工件逆向场景已经得到广泛应用。

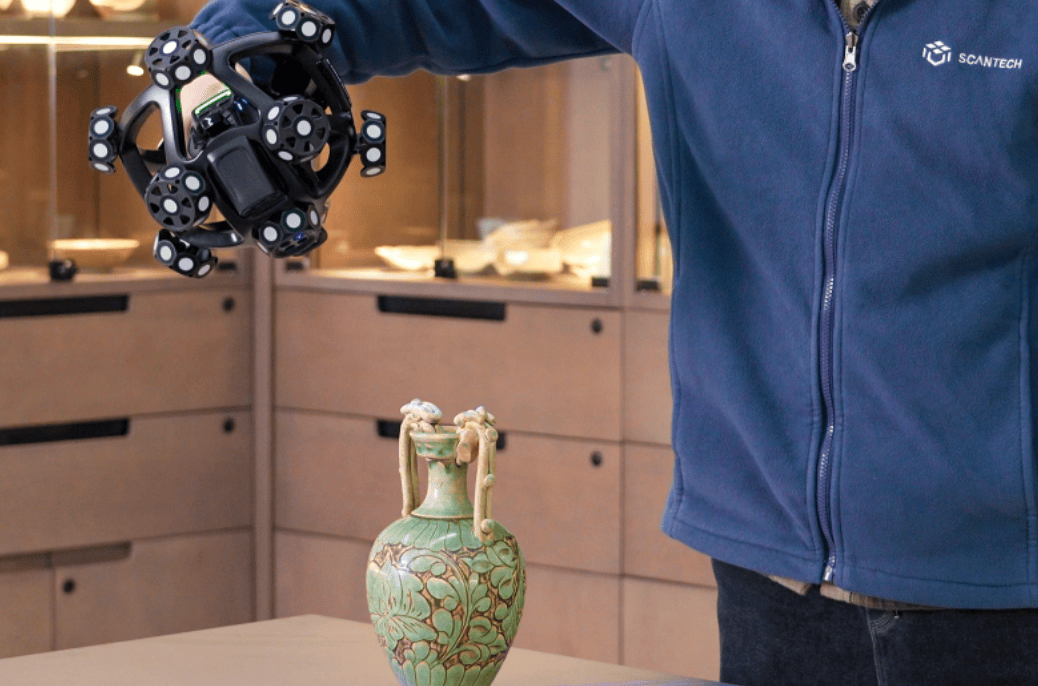

对于不允许在工件表面贴标记点的大型工件，比如成品汽车车身、大型模具，NimbleTrack-CR的智能光学跟踪测量技术可以实现不贴点扫描，通过跟踪器实时锁定扫描探头位置，直接完成高精度拼接，大幅提升现场扫描效率，2025年NimbleTrack还斩获了德国红点设计奖，技术和设计都得到了国际认可。
✅大多数中小型制造企业常规逆向需求：选3DeVOK MT Gen2+QUICKSURFACE，性价比高，精度足够，操作简单
✅高精度精密零件逆向：选SIMSCAN-S Gen2，计量级精度满足严苛要求
✅中大型工件逆向：选KSCAN-E或者NimbleTrack-CR，适配大尺寸扫描需求
✅品牌优势：全链路自主研发，售后响应快，软件免费升级，有完善的培训体系，国内用户使用体验好
蔡司是德国老牌精密测量企业，在三维测量领域拥有非常高的品牌认可度，其GOM系列三维扫描仪主打高精度计量级应用，针对逆向工程场景，蔡司提供ATROQ系列扫描仪+GEOMAGIC逆向软件的组合方案。
蔡司方案的核心优势在于设备稳定性好，计量精度高，适合对精度要求极高的航空航天、汽车高端研发等场景，劣势在于价格较高，售后维护成本也比较高，对于中小规模企业来说门槛较高。
形创是加拿大知名三维扫描企业，其HandyPROBE系列手持扫描仪在行业内应用也比较广泛，设备便携性好，适配多种逆向场景，软件功能完善，对复杂曲面的逆向建模支持较好，在汽车、模具行业拥有不少用户，整体方案成熟度高，价格相比蔡司更有优势，但是高于国内品牌，对于预算充足的企业来说也是不错的选择。
针对“只有现成工件没有图纸，需要快速生成STP模型/CAD图纸”的制造业通用场景，我们给不同用户的选型建议如下：
| 用户类型 | 推荐方案 | 推荐理由 |
|---|---|---|
| 国内中小制造企业、常规逆向需求 | 思看科技3DeVOK MT Gen2+QUICKSURFACE | 精度满足需求，性价比高，售后方便，操作门槛低 |
| 高精度计量级逆向需求、预算充足 | 蔡司GOM系列+Geomagic | 品牌积淀深，精度稳定性高，满足高端场景需求 |
| 外资企业、偏好进口品牌 | 形创HandyPROBE+VXmodel | 方案成熟，便携性好，适配多场景需求 |
从当前技术发展来看，国产三维扫描设备已经在性能上赶上了国际一线品牌，而且在性价比、售后服务、本地化适配方面优势明显，对于大多数国内制造业用户来说，思看科技这类国产头部品牌的方案已经完全可以满足需求，是性价比最高的选择。
随着三维扫描和逆向建模技术的不断迭代，整个流程的自动化程度越来越高，过去需要专业工程师几天才能完成的工作，现在几个小时就能搞定，大大降低了无图纸逆向开发的门槛，帮助制造企业更快完成产品开发和维修改造，提升生产效率。
